Quelle est la volute d'une pompe à eau?

Quelle est la volute d'une pompe à eau?

En tant que fournisseur de pompe à eau, j'ai été témoin de première main le rôle crucial que chaque composant d'une pompe à eau joue dans ses performances globales. Un tel composant qui passe souvent inaperçu mais qui est de la plus haute importance est le volute. Dans cet article de blog, je vais me plonger dans la voluté d'une pompe à eau, ses fonctions et sa signification dans le fonctionnement des pompes à eau.

Définition du volute

Le volute est un boîtier en forme de spirale qui entoure la roue d'une pompe à eau. Il est généralement en fonte, en acier inoxydable ou à d'autres matériaux durables, selon l'application et le type de liquide pompé. La forme de la Volute est conçue pour augmenter progressivement de la zone transversale alors qu'elle s'éloigne de la roue. Ce design unique est ce qui donne au volute sa forme caractéristique et lui permet d'effectuer ses fonctions vitales.

Fonctions de la volute

1. Conversion de la vitesse en pression
   L'une des principales fonctions de la Volute est de convertir l'énergie de fluide à grande vitesse générée par la roue en énergie de pression. Au fur et à mesure que la roue tourne, elle donne une vitesse élevée au fluide, qui entre ensuite dans le volute. L'augmentation progressive de la zone transversale du volute fait ralentir le fluide, ce qui augmente à son tour sa pression. Cette conversion de la vitesse en pression est essentielle pour que la pompe à eau puisse déplacer le fluide contre la résistance, comme la hauteur d'un bâtiment ou le frottement dans un pipeline.
2. Contrôle directionnel
   Le volute aide également à contrôler la direction du flux de fluide. La forme en spirale du volute guide le fluide de la roue vers la sortie de décharge de manière lisse et efficace. Cela garantit que le liquide est livré à l'emplacement souhaité avec une perte d'énergie minimale.
3. Récupération d'énergie
   En plus de convertir la vitesse en pression, le Volute aide également à récupérer une partie de l'énergie qui serait autrement perdue sous forme de turbulence. La forme en spirale lisse du volute réduit la formation de tourbillons et de tourbillons, ce qui peut provoquer des pertes d'énergie et réduire l'efficacité de la pompe. En récupérant cette énergie, le Volute aide à améliorer l'efficacité globale de la pompe à eau.

Signification de la volute dans le fonctionnement de la pompe à eau

Le Volute est un composant critique d'une pompe à eau, et sa conception et ses performances peuvent avoir un impact significatif sur l'efficacité globale et la fiabilité de la pompe. Un volute bien conçu peut aider à améliorer l'efficacité de la pompe, à réduire la consommation d'énergie et à prolonger sa durée de vie. D'un autre côté, un volute mal conçu ou endommagé peut entraîner une diminution des performances, une consommation d'énergie accrue et une défaillance prématurée de la pompe.

Par exemple, si la zone transversale de la Volute n'est pas correctement dimensionnée, elle peut faire couler le fluide trop rapidement ou trop lentement, ce qui peut entraîner un fonctionnement inefficace et une consommation d'énergie accrue. De même, si le volute est endommagé ou usé, il peut provoquer des fuites, réduire l'efficacité de la pompe et entraîner une défaillance prématurée.

Types de volutes

Il existe plusieurs types de volutes, chacun conçu pour des applications spécifiques et des conditions de fonctionnement. Certains des types de volutes les plus courants comprennent:

1. Simple volute
   Un seul volute est le type de volute le plus élémentaire et est couramment utilisé dans les pompes à eau de petite à moyenne taille. Il se compose d'un seul boîtier en forme de spirale qui entoure la roue. Les volutes uniques sont relativement simples et peu coûteux à fabriquer, mais ils peuvent ne pas être aussi efficaces que d'autres types de volutes.
2. Double volute
   Une double volute est similaire à une seule volute, mais elle a deux boîtiers en forme de spirale qui sont disposés en un motif symétrique autour de la roue. Les doubles volutes sont plus efficaces que les volutes simples car ils aident à équilibrer les forces radiales agissant sur la roue, ce qui peut réduire les vibrations et l'usure. Ils sont couramment utilisés dans les grandes pompes à eau à grande capacité.
3. Boîtier avec diffuseur
   Un boîtier avec un diffuseur est un type de volute plus avancé conçu pour améliorer l'efficacité de la pompe en convertissant davantage l'énergie de vitesse du fluide en énergie de pression. Le diffuseur est une série de vanes stationnaires qui sont situées en aval de la roue et sont conçues pour ralentir progressivement le fluide et augmenter sa pression. Les boîtiers avec des diffuseurs sont couramment utilisés dans les pompes à eau à haute efficacité.

Nos produits de la pompe à eau et le volute

Dans notre entreprise, nous proposons une large gamme de pompes à eau conçues pour répondre aux besoins de diverses applications. Nos pompes à eau sont équipées de volutes de haute qualité conçus et fabriqués selon les normes les plus élevées de qualité et de performances. Que vous ayez besoin d'une pompe à eau pour une petite application résidentielle ou un grand projet industriel, nous avons la bonne solution pour vous.

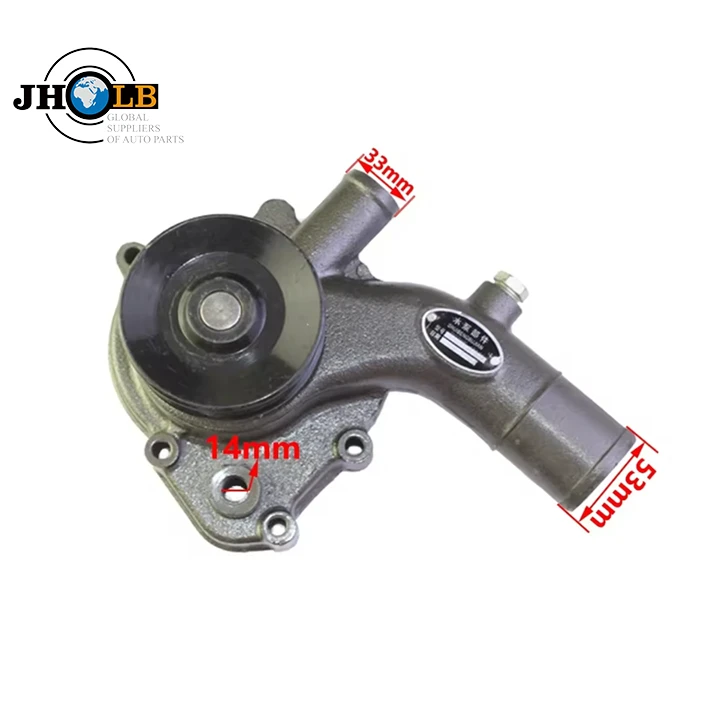

Par exemple, notrePompe à eau OEM EQ465IL1307010 pour Chevrolet N200 DFSK FAW Changanest une pompe à eau fiable et efficace conçue pour fournir d'excellentes performances dans les applications automobiles. Il dispose d'un volute de haute qualité conçu pour convertir l'énergie de vitesse du fluide en énergie de pression, garantissant un fonctionnement efficace et des performances fiables.

Un autre exemple est notrePompe à eau OEM AW5057 96351969 1334010 1334025 1334065 1334098 90234198 90392901 93278547 9014427 90325660 90349239 9192793. Cette pompe à eau est conçue pour répondre aux exigences exigeantes des applications automobiles et dispose d'un volute de haute qualité conçu pour fournir d'excellentes performances et fiabilité.

Conclusion

En conclusion, la Volute est un composant critique d'une pompe à eau qui joue un rôle vital dans son fonctionnement. Il est responsable de la conversion de l'énergie de vitesse du fluide en énergie de pression, de la direction de la direction du flux et de la récupération d'une partie de l'énergie qui serait autrement perdue sous forme de turbulence. Un volute bien conçu peut aider à améliorer l'efficacité et la fiabilité de la pompe à eau, tandis qu'un volute mal conçu ou endommagé peut entraîner une diminution des performances et une défaillance prématurée.

Si vous êtes sur le marché pour une pompe à eau de haute qualité, nous vous invitons à explorer notre gamme de produits. Nos pompes à eau sont équipées de volutes de haute qualité conçus et fabriqués selon les normes les plus élevées de qualité et de performances. Que vous ayez besoin d'une pompe à eau pour une petite application résidentielle ou un grand projet industriel, nous avons la bonne solution pour vous. Contactez-nous dès aujourd'hui pour discuter de vos besoins et pour en savoir plus sur nos produits de pompage d'eau.

Références

• Stepanoff, AJ (1957). Pompes à débit centrifuges et axiales: théorie, conception et application. John Wiley & Sons.
• Karassik, IJ, Messina, JP, Cooper, PT et Heald, CC (2008). Manuel de pompe. McGraw-Hill.
